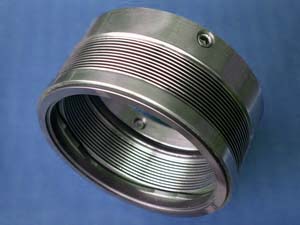

WM M/GG9

Einsatzgrenzen:
D1:  18 - 100 mm
P1:  20 bar
T:    -20 - +220°C
Vg:   20 m/s

Gleitflächen:
Q1:   SiSiC
U1:    WC
B:      Kunstharzimprägnierte Kohle

Blag:   AM350, Sonderlegierung

Metallteile:   1.4401

O-Ring: Alle Elastomere

Die Gleitringdichtung WM M kann nahezu jede Dichtung oder Packung ersetzen:
- mit Amplitudenbegrenzer fur optimales laufverhalten

Anwendungsbereiche:
- feststoffhaltige Medien
- heiße Medien
- in allen Bereichen einsetzbar

Standardmäßige Druckentlastung:
- für kühlere Laufeigenschaften
- für längere Standzeiten

Dichtungsmerkmale:
- einfachwirkend
- druckentlastend
- kein dynamisch belasteter O-Ring
- Ganzmetallausführung
- Kein Wellenverschleiß
- Einbaumaße nach DIN 24960
- selbstreinigend

WM M/GG9

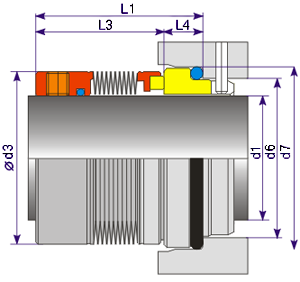

d1 d3 d6 d7 L3 L4 L1
18 34,0 27 33,0 27,5 10,0 37,5
20 38,2 29 35,0 27,5 10,0 37,5
22 38,2 31 37,0 27,5 10,0 37,5
24 38,2 33 39,0 30,0 10,0 40,0
25 40,1 34 40,0 30,0 10,0 40,0
28 42,0 37 43,0 32,5 10,0 42,5
30 44,0 39 45,0 32,5 10,0 42,5
32 46,1 42 48,0 32,5 10,0 42,5
33 47,5 42 48,0 32,5 10,0 42,5
35 49,5 44 50,0 32,5 10,0 42,5
38 53,0 49 56,0 34,0 11,0 45,0
40 56,0 51 58,0 34,0 11,0 45,0
43 59,0 54 61,0 34,0 11,0 45,0
45 59,0 56 63,0 34,0 11,0 45,0
48 62,0 59 66,0 34,0 11,0 45,0
50 65,1 62 70,0 34,5 13,0 47,5
53 69,0 65 73,0 34,5 13,0 47,5
55 71,0 67 75,0 34,5 13,0 47,5
58 74,0 70 78,0 39,5 13,0 52,5
60 75,0 75 80,0 39,5 13,0 52,5
63 81,0 75 83,0 39,5 13,0 52,5
65 85,0 77 85,0 39,5 13,0 52,5
68 86,0 81 90,0 37,2 15,3 52,5
70 87,0 83 92,0 44,7 15,3 60,0
75 95,0 88 97,0 44,7 15,3 60,0
80 99,0 95 105,0 44,3 15,7 60,0
85 104,5 100 110,0 44,3 15,7 60,0
90 108,0 105 115,0 49,3 15,7 65,0
95 114,3 110 120,0 49,3 15,7 65,0
100 120,5 115 125,0 49,3 15,7 65,0
